整車技術參數

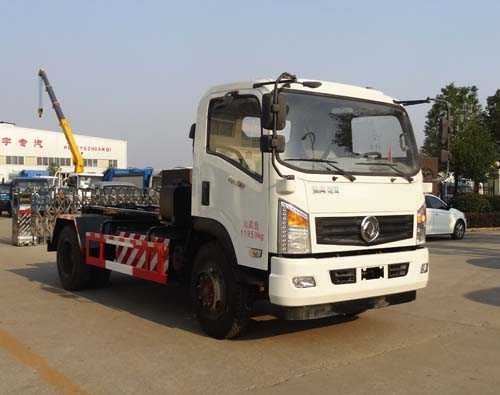

車輛名稱:	HYS5120ZXXE車廂可卸式垃圾車	公告批次:	288
產品商標	虹宇牌	產品號
車輛型號:	HYS5120ZXXE	目錄序號:	(十七)90
免檢:		發布日期:	20160930
總質量	11950(Kg)	容積:
額定載質量	6750(Kg)	整備質量	5005(Kg)
外形尺寸	6150,6000×2300×2650,2500(mm)	貨廂尺寸	××(mm)
額定載客	(人)	準拖掛車總質量	(kg)
駕駛室:		前排乘客:	3(人)
防抱死系統:	有	載質量利用系數
接近角/離去角:	22/20(°)	前懸/后懸:	1320/1030(mm)
軸數:	2	軸距:	3300,3650,3800,4200,4500,4700(mm)
軸荷:	3400/8550	最高車速:	90(km/h)
其它	側防護采用冷彎型鋼/Q235-A,焊接連接。后防護采用冷彎型鋼/Q235-A,焊接連接。后防護截面高度尺寸185mm, 截面寬度尺寸30mm,下邊緣離地高度400mm。車輛長/軸距/車輛高對應關系:6150/3800/2650,6000/3800/2600.ABS生產廠家:東科克諾爾商用車制動系統(十堰)有限公司,型號:3631010-C2000。
底盤技術參數
底盤型號	EQ1121GLNJ	底盤企業:	東風汽車公司
輪胎數	6	彈簧片數:	11/9+7,8/10+7
輪胎規格:	8.25-20 16PR,8.25R20 16PR	傳動型式:
前輪距:	1750,1810	后輪距:	1650,1586,1800
底盤排放標準:	GB17691-2005國Ⅴ,GB18285-2005,GB11340-2005
燃料種類:	NG	油耗:
發動機型號	發動機生產企業	排量	功率
YC4D140N-50 CY4102-N5K	廣西玉柴機器股份有限公司東風朝陽朝柴動力有限公司	4214 3856	103 105
標識企業:	常州華日升反光材料有限公司,浙江道明光學股份有限公司	Vin車輛識別代碼:	LGHXBP1D××××××××× LGHXBP1G××××××××× LGHXBP1H××××××××× LGHXBP1K××××××××× LGHXBP1L××××××××× LGHXBP1M××××××××× LGHCBP1D××××××××× LGHCBP1G××××××××× LGHCBP1H××××××××× LGHCBP1K××××××××× LGHCBP1L××××××××× LGHCBP1M×××××××××

聯系人：	肖經理	聯系電話	13997882876
公司網址：	http://www.hbwhzyc.cn	傳真
公司地址：	湖北隨州市南郊程力汽車工業園

天燃?xì)馄嚭托履茉雌噷?duì)比，新能原存在的問題，續航里程充電一次行駛70公里，而且充電一次需要3個小時，將會對地球造成二次污染，環境問題將變得更加嚴重。電瓶更換一次費用昂貴，報費電瓶處理是最大的環境污染，而且電瓶質量不過關，天燃?xì)馄嚰右淮螝饪尚旭?80公里，國家大力提倡加油站改加氣站，以應對城市環保和新國五排放標準。

天燃?xì)夂筒裼蛙噷?duì)比，天燃?xì)馀欧艠?biāo)準：二氧化碳排放量為9.44KG,柴油的二氧化碳排放量為70.68KG，綜合上述分析，使用天燃?xì)庖炔裼透?jīng)濟、安全、高效、環保，更綜合國家今后的能源發展方向，液化天燃?xì)庖彩枪J(rèn)的最優質能源，故柴油改為使用天燃?xì)�，符合�?guó)家的長遠發展。

天燃?xì)饽壳皟r(jià)格2.86元每立方，和柴油價格對比，通過理論推算，購買天燃?xì)馄嚭筒裼推�，�?jié)省的燃料費4年時間可購買一輛汽車，天燃?xì)馄嚰涸诰植康貐^(qū)政策出臺，實施補助，國家政策會逐步推進。

鉤臂式垃圾車的工作原理：

車廂可卸式垃圾車，又稱鉤臂式垃圾車、拉臂式垃圾車。該車廣泛適用與城市街道學校垃圾處理，可一車配備多個斗，各個垃圾點放置多個垃圾斗，帶自卸功能，液壓操作，方便傾倒。該車的箱體部分完全由液壓系統來控制，在平日里可將車載垃圾箱放置到各個垃圾收集站，待垃圾收集滿后，該車可直接開赴至垃圾站，通過液壓系統的操控，可將垃圾車后座上加裝的勾臂放下，掛住站內垃圾箱前羰的連接點，將垃圾箱拉至車體的后座上，此時即可啟動車輛，將垃圾運送至垃圾處理站內，進行自卸式傾倒，該車最主要的優點就是可一車想多斗，一輛車就可以維持整個增圾收集站的運轉，效率高，且箱體為密封式設計，不會造成二次污染。

專用汽車箱體可卸式垃圾車又稱拉臂式垃圾車是用于城鎮袋裝、散裝生活垃圾物的收集、運輸、卸料作業的專用車輛。

該車是由汽車底盤、拉臂主油缸、附車架、翻轉架、支撐腿、鎖緊架、鎖緊油缸及多路換向閥等組成。翻轉架一端連在附車架上，其另一端設有活動拉臂。中間安裝有鎖緊系統；活動臂油缸一端連在活動臂上，另一端連接在附車架上；鎖緊機構通過鎖緊油缸的動作可以在箱體自卸時將附車架上的箱體與翻轉架及接臂連為一體，在主油缸伸出時形成自卸角，也可以通過鎖緊油缸的收回把翻轉架與附車架鎖緊為一體，利用主油缸的收回或伸出使活動拉臂將地下的垃圾箱拖拉至附車架上或從附車架上放回到地面。

該車可將地下垃圾箱內的垃圾及垃圾箱一同拉至車上運走同時可自卸，降低了工人的勞動強度，該垃圾車的收運方式是目前世界上廣泛采用的垃圾收運方式，可以實現一車多箱，大大降低了配備成本和空間等等；其專用裝置的功能均以汽車發動機為動力，通過液壓機構手動或電控來實現。車輛的箱體彩用優質炭鋼板全密封焊接結構。具有強度高重量輕，不產生二次污染等優點。

工作原理

在裝載垃圾前，空載運轉達到6個標準氣壓時，掛上取力器，檢查各部件有無泄漏或異常后，再按照操作指示牌指示位置進行操作；其具體操作步驟如下：

1、將鎖緊鉤操作手柄推至收回位置，鎖緊油缸收回，便鎖緊架收回將翻轉架與附車架鎖緊固定

2、將拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活動拉臂繞翻轉架前鉸鏈軸旋轉。拉臂處于鉤箱閏置。適當調整拉臂鉤高底并與箱體彎鉤對準

3、當拉臂鉤勾到箱體彎鉤時，繼續推下拉臂操作手柄到落下位置，使垃圾箱體繼續上車

4、當付費同時體落放到附車架上后，松開拉臂操作手柄使其回到中位，再將鎖緊鉤操作手柄拉起至鎖緊位置，鎖緊油缸伸出，使鎖緊架翻起并將翻轉架與垃圾箱體鎖緊固定，松開手柄使之回中位

5、在卸垃圾前，整車運轉達到6個標準氣壓時掛上取力器，打開垃圾箱后門鎖緊裝置，在前級二聯多路閥處，自先確定鎖緊架鎖緊拉圾箱體，然后拉起拉臂操作手柄至伸出位置，垃圾箱體備傾斜舉起垃圾卸出

底盤配置：東風EQ1121GLNJ底盤采用D912新款駕駛室，帶前防撞鋼梁，大梁192mm，前橋2.7噸，后橋7噸，6檔變速廂，8.25R20鋼絲胎，140升雙側掛纏繞氣瓶，可容氣量40立方，耐高溫，60米高空墜摔，方向助力，離合助力，朝柴143馬力，續航里程400公里，燃料天燃?xì)�，軸距3800，東風原廠ABS，排放標準可達97%，國五排放，屬于國家指定的清潔能源車型。

上裝專用部分配置：拉臂主油缸、附車架、翻轉架、支撐腿、鎖緊架、鎖緊油缸及多路換向閥等組成。翻轉架一端連在附車架上，其另一端設有活動拉臂。中間安裝有鎖緊系統；活動臂油缸一端連在活動臂上，另一端連接在附車架上；鎖緊機構通過鎖緊油缸的動作可以在箱體自卸時將附車架上的箱體與翻轉架及接臂連為一體，在主油缸伸出時形成自卸角，也可以通過鎖緊油缸的收回把翻轉架與附車架鎖緊為一體，利用主油缸的收回或伸出使活動拉臂將地下的垃圾箱拖拉至附車架上或從附車架上放回到地面。整車不含垃圾箱，一般可一車想4-5個垃圾箱，垃圾箱體另做，箱體一般為邊2底3，優質碳鋼板。

選裝配置：可改市內氣動操作，箱體可加厚。

整車出具：底盤合格證、整車合格證、全國統一機動車輛發票、隨車工具、車輛質保手冊、全國服務站名錄等。

備注：
1.我廠提供的產品，嚴格按國家發改委公告要求進行生產；所提供的產品完全符合國家標準。
2.免費提供安裝、調試等技術培訓。質量保證期內，產品如由于工藝或材料的缺陷而產生的故障，我公司免費負責維修，不能維修予以更換。
3.產品銷售后，底盤部分，用戶可憑《質量保修卡》到底盤公司駐全國各地的服務中心就近保修，發動機十萬公里，整車五萬公里；改裝部分保修一年（改裝易損件保修半年），一年內（含一年）免費維修（免收全部的服務費、零件費）；超過一年，只收取配件費。產品出現故障，即刻響應，1000公里以內，二十四小時內到達，1000公里以外，48小時內到達。

訂車流程：

· 第一步：購車洽談：
通過電話聯系或?qū)嵉乜疾烨⒄勡囕v型號、價格和相關要求。
·第二步：簽訂合同：
雙方簽訂車輛購銷合同并預付合同定金，整車款的30%（傳真簽訂合同、實地簽訂合同均可）。
·第三步：安排生產：
我公司根據合同要求，安排車間生產。
·第四步：交付車輛：
車輛交付驗收，支付車輛余款，完成相關手續。
交付方式：客戶可自提車輛，也可協商由我公司安排送車并協定相關費用.
